Протоколы безопасного сетевого взаимодействия

Содержимое Delete


Delete Payload содержит идентификатор SA которую отправитель удаляет из своей БД SA и которая, следовательно, более не доступна. На рис. 24.15 показан формат Delete Payload. Возможна посылка нескольких SPIs в Delete Payload, однако каждый SPI должен быть предназначен для того же самого протокола.

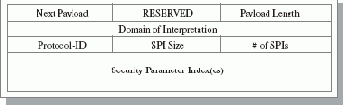

Рис. 24.15.  Формат Delete Payload

Удаление, которое относится к ISAKMP SA, содержит Protocol-Id для ISAKMP, и SPIs есть cookies отправителя и получателя из заголовка ISAKMP. Удаление, которое имеет дело с Protocol SA, такими как ESP или АН, будет содержать Protocol-Id протокола (т.е. ESP, AH), и SPI есть SPI(s) посылающей сущности.

Поля Delete Payload определены следующим образом:

  • Next Payload (1 октет) – идентификатор типа следующего содержимого в сообщении. Если текущее содержимое является последним, то данное поле должно быть 0.
  • Payload Length (2 октета) – длина в октетах текущего содержимого, включая общий заголовок.
  • Domain of Interpretation (4 октета) – идентификация DOI, с помощью которой данное уведомление было сделано.
  • Protocol-Id (1 октет) – ISAKMP может устанавливать безопасные ассоциации для различных протоколов, включая ISAKMP и IPsec.
  • SPI Size (1 октет) – длина SPI в октетах определяется Protocol-Id. В случае ISAKMP ISAKMP SPI является пара cookie Инициатора и Получателя. В этом случае SPI Size есть 16 октетов для каждого удаляемого SPI.
  • # of SPIs (2 октета) – количество SPIs, содержащихся в Delete payload. Размер каждого SPI определяется полем SPI Size.
  • Securiry Parameter Index(es) (переменной длины) – идентификаторы, определяющие удаляемые безопасные ассоциации.

Тип содержимого для Delete Payload есть 12.
